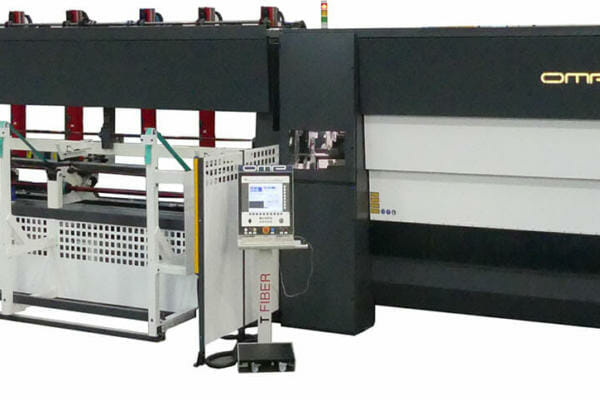

Sistema di taglio laser tubo con sorgente in fibra, capace di processare tubi fino al ø220mm e profili derivati aperto e/o chiusi.
Quali sono i vantaggi del taglio laser fibra?
La lavorazione dei tubi con la macchina laser è molto conveniente e affidabile: il taglio laser permette di lavorare il tubo con estrema precisione e velocità , eliminando tutta una serie di lavorazioni che altrimenti avrebbero bisogno di più passaggi ( basti pensare al taglio, foratura, lavorazione di geometrie sagomate). I vantaggi sono anche ben altri, basti pensare alla cura e pulizia delle superfici del materiale, che non dovendo passare attraverso piu macchinari , restando quindi intatte e senza graffi e strisci nonostante i tempi di produzione siano notevolmente ridotti.
Inoltre il nostro laser può lavorare diversi tipi di materiale senza dover riassettare o cambiare attrezzatura in macchina
- Possibilità di abbinare diversi tipi di caricatori automatici capaci di gestire sia profili chiusi che aperti
- Mandrino con rotazione continua a 360°, doppia apertura griffe sia a 45° che a 0°.
- Sistema di ritenzione a molle a gas con la possibilità di decidere la pressione sul tubo.
- Chiusura idraulica dei mandrini controllata da valvola proporzionale
- Velocità mandrino mobile fino a 120m/min •
- Testa di taglio modello 2D o 3D
- Braccio inseguitori di sostegno tubo sia sul carico che sullo scarico
- Risonatore laser fibra con potenza 1000 kg/2000 kw/3000 kw/4000 kw, altre su richiesta
- Possibilità di montare la marca di sorgente che meglio preferisce il cliente
- Sistema multiscarico
- Programmazione tramite G-code standard, soluzione CAD/CAM integrata con possibilità di importare modelli di tubo preesistenti, sistema integrato di disegno, ottimizzazione e nesting del tubo
- Display da 32” per seguire la lavorazione all’interno della macchina durante le fasi di lavoro
| CARATTERISTICHE | TF120 | TF220 |
| Dimensioni macchina | 14.700×5.000×2.600 | 14.700×5.000×2.600 |
| Potenza totale installata (sorgente esclusa) | 16 kw | 16 kw |
| Capacità tubo tondo mm | Min 15 max 120 | Min 15 max 220 |
| Capacità tubo quadro mm | Min 15×15 max 90×90 | Min 15×15 max 160×160 |
| Capacità tubo rettangolo mm | Min 15×20 max 120×40 | Min 15×20 max 200×10 |
| Lunghezza carico standard | 7000 mm (altre su richiesta) | 7000 mm (altre su richiesta) |
| Caricatore | A fascio, a pianale, combinato | A fascio, a pianale, combinato |
| Tempo carico nuovo tubo | 50 secondi | 50 secondi |
| Velocità di lavorazione min/max mm/min | 150/35.000 | 150/20.000 |
| Valocità di posizionamento assi X e Y mm/min | 100000 | 80000 |
| Accelerazione mm/sec2 | 19600 | 9800 |
| Velocità rotazione mandrini gradi/secondo | 600 | 360 |
| Sorgente laser | |||
| Potenza nominale kw | 1 | 2 | 3 |
| Assorbimento max kw | 4 | 8 | 12 |
| Capacita di taglio in mm | |||
| Acciaio al carbonio | 0.8-5 | 0.8-10 | 0.8-15 |
| Acciaio inossidabile | 0.8-3 | 0.8-6 | 0.8-8 |
| Leghe di alluminio | 1-3 | 1-6 | 1-8 |
| Ottone | 0.8-1 | 0.8-4 | 0.8-6 |
| Rame | 0.8-1 | 0.8-2 | 0.8-3 |
